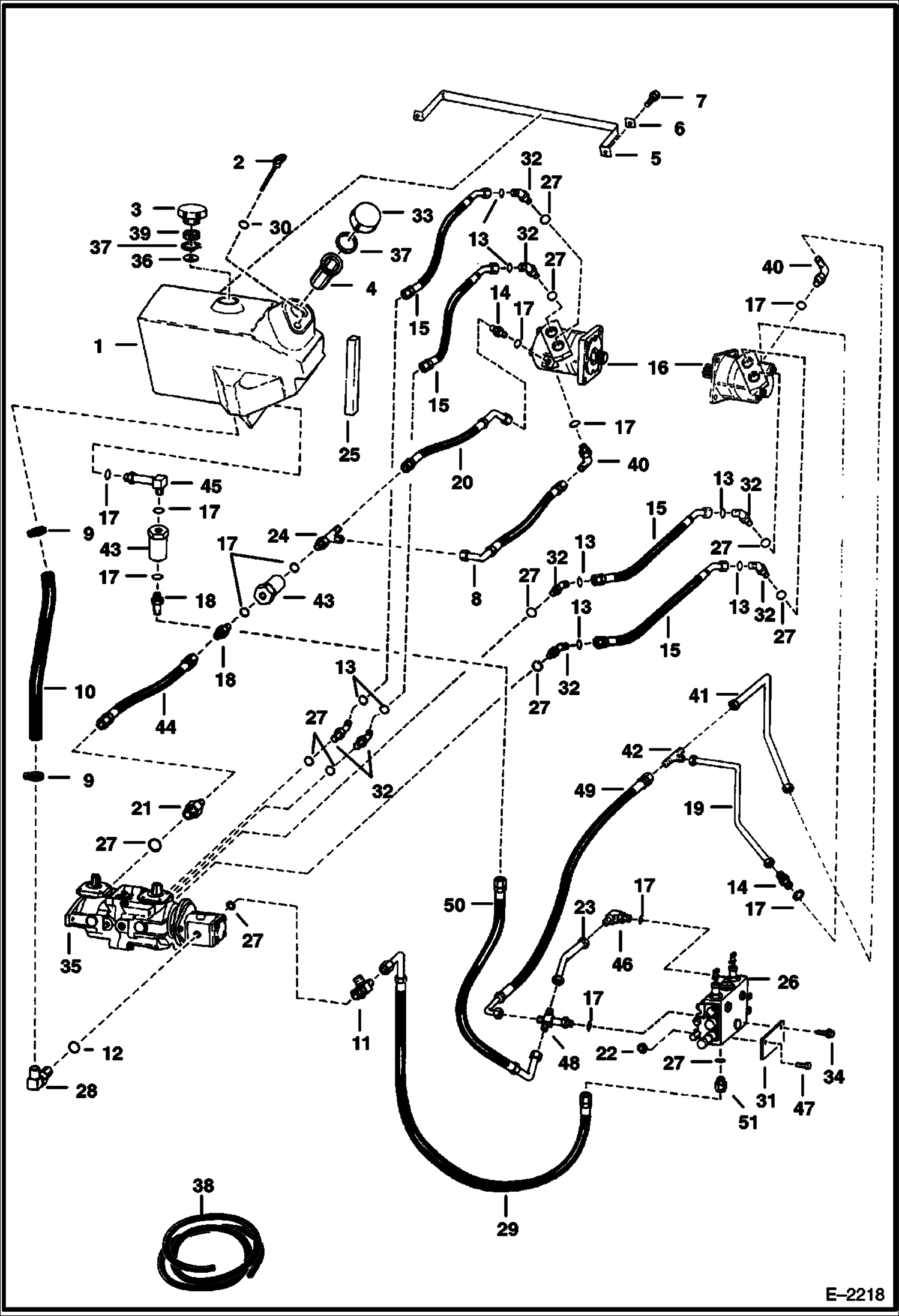

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 509635001 - 39898, 509616001 - 509616504) на Bobcat 700s Bobcat 773 509616001 - 509629999, 509635001 И ВЫШЕ

1: Артикул: 6706451, TANK, HYD
2: Артикул: 6577459, DIPSTICK W/Ref. 30
3: Артикул: 6727475, CAP, OIL HYD breather - Also Order Ref. 37 & 39 - Was 6577785 - A
4: Артикул: 7120881, SCREEN, FILLER Was 6569219 - A

Условия поставки:

Цена по запросу

Склад в СПб

Запчасти в наличии

Выездной сервис

Доставка тралом

О модели СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 509635001 - 39898, 509616001 - 509616504)

Техническая спецификация:

Габаритные размеры:

Схема габаритов СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 509635001 - 39898, 509616001 - 509616504)

Технические характеристики: СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 509635001 - 39898, 509616001 - 509616504)

1	Артикул: 6706451, TANK, HYD
2	Артикул: 6577459, DIPSTICK W/Ref. 30
3	Артикул: 6727475, CAP, OIL HYD breather - Also Order Ref. 37 & 39 - Was 6577785 - A
4	Артикул: 7120881, SCREEN, FILLER Was 6569219 - A
5	Артикул: 6702494, BAND
6	Артикул: 6559447, WASHER
7	Артикул: 84G3712, BOLT 5
8	Артикул: 6578804, HOSE
9	Артикул: 44H20, CLAMP worm gear - Was 6666864 - A
10	Артикул: 5HM42, HOSECLAMP constant tension
11	Артикул: 6672281, CLAMP constant torque
12	Артикул: 6716423, HOSE 1.25-- (31,8 mm) I.D. - Was 6706452 - A
13	Артикул: 6704693, TEE W/Ref. 27 - connects to Ref. 29 on Ill. E2213 - check boss face to determine correct replacement o-ring
14	Артикул: 79K16, O RING 10
15	Артикул: 58K018, O-RING 10
16	Артикул: 6660443, RELIEF VALVE 65 PSI
17	Артикул: 6658106, HOSE, HYD ASSY
18	Артикул: MOTOR, MOTOR KIT See Illustration HYDROSTATIC MOTOR/ D2124
19	Артикул: 79K6, O RING 10 flat boss face
20	Артикул: 15K5, FITTING W/Ref. 17
21	Артикул: 6706858, TUBE
22	Артикул: 6700025, HOSE
23	Артикул: 6578812, ADAPTER W/Ref. 27
24	Артикул: 85D5, NUT 5
25	Артикул: 6577690, TUBE
26	Артикул: 21K5, TEE W/Ref. 17
27	Артикул: FOAM, FOAM STRIP NLA - 16.12-- (409,5 mm) long - Order Ref. 38
28	Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ E2219 W/Ref. 22-24 & 34
29	Артикул: 79K12, O RING 10 flat boss face
30	Артикул: 99K12, O RING tapered boss face
31	Артикул: 6714905, ELBOW W/Ref. 12 - Was 6707409 - A
32	Артикул: 6662867, HOSE, HYD ASSY
33	Артикул: 25K20010, O RING 10
34	Артикул: 6704680, COVER outside of mainframe
35	Артикул: 6714902, ELBOW W/Ref. 27 - Was 69E000012B - A
36	Артикул: 6728149, CAP , HYD NON VENTED fill - Also Order Ref. 37 - Was 6532508 - A
37	Артикул: 84G3110, SCREW
38	Артикул: PUMP, PUMP See Illustration HYDROSTATIC PUMP/ D1929 See Illustration HYDROSTATIC PUMP/ D1979
39	Артикул: 6701552, BAFFLE
40	Артикул: 6700631, GASKET
41	Артикул: 6511855, SEAL self adhesive - sold per foot
42	Артикул: 6703427, FOAM FILTER
43	Артикул: 17K5, ELBOW W/Ref. 17
44	Артикул: 6706859, TUBE
45	Артикул: 10K5, TEE
46	Артикул: 6661022, FILTER, OIL HYD IN-LINE
47	Артикул: 6706787, HOSE
48	Артикул: 6715190, ELBOW W/Ref. 17 - Was 6707317 - A
49	Артикул: 6558510, ELBOW See Illustration HYDRAULIC CONTROL VALVE/ E2219 W/Ref. 17
50	Артикул: 17C532, BOLT 5
51	Артикул: CONNECTOR, CONNECTOR See Illustration HYDRAULIC CONTROL VALVE/ E2219 NLA - W/Ref. 17 - W/O FLARED END O-RING - WAS 6588188 - A
52	Артикул: 6817553, CROSS W/Ref. 17 - W/ flat boss face - Was 6805241 - A
53	Артикул: 97K6, O RING flared end
54	Артикул: 6706790, HOSE
55	Артикул: 6707301, HOSE
56	Артикул: 15K8, FITTING W/Ref. 27 - flat boss face
57	Артикул: ADAPTER, ADAPTER NLA - W/Ref. 27 - tapered boss face - Was 15KN00008B - A
58	Артикул: 97K12, RING,O flared end
59	Артикул: 15KB1212, FITTING, HYD CONNECTOR W/Ref. 27 - flat boss face
