СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ

Лизинг от 0% первого взноса Заводская гарантия ЭПСМ готов

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ на Bobcat 500s Bobcat 553 516311001 И ВЫШЕ, 516411001 И ВЫШЕ

1: Артикул: ADAPTOR, ADAPTOR NLA - W/Ref. 26 - tapered boss face - Was 15KV00005B - A
2: Артикул: 97K6, O RING flared end
3: Артикул: 15KB0606, FITTING, HYD CONNECTOR W/Ref. 26 - flat boss face
4: Артикул: MOTOR, MOTOR See Illustration HYDROSTATIC MOTOR/ D1678

Условия поставки:

Цена по запросу

Склад в СПб

Запчасти в наличии

Выездной сервис

Доставка тралом

О модели СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ на Bobcat 500s Bobcat 553 516311001 И ВЫШЕ, 516411001 И ВЫШЕ

Техническая спецификация:

Габаритные размеры:

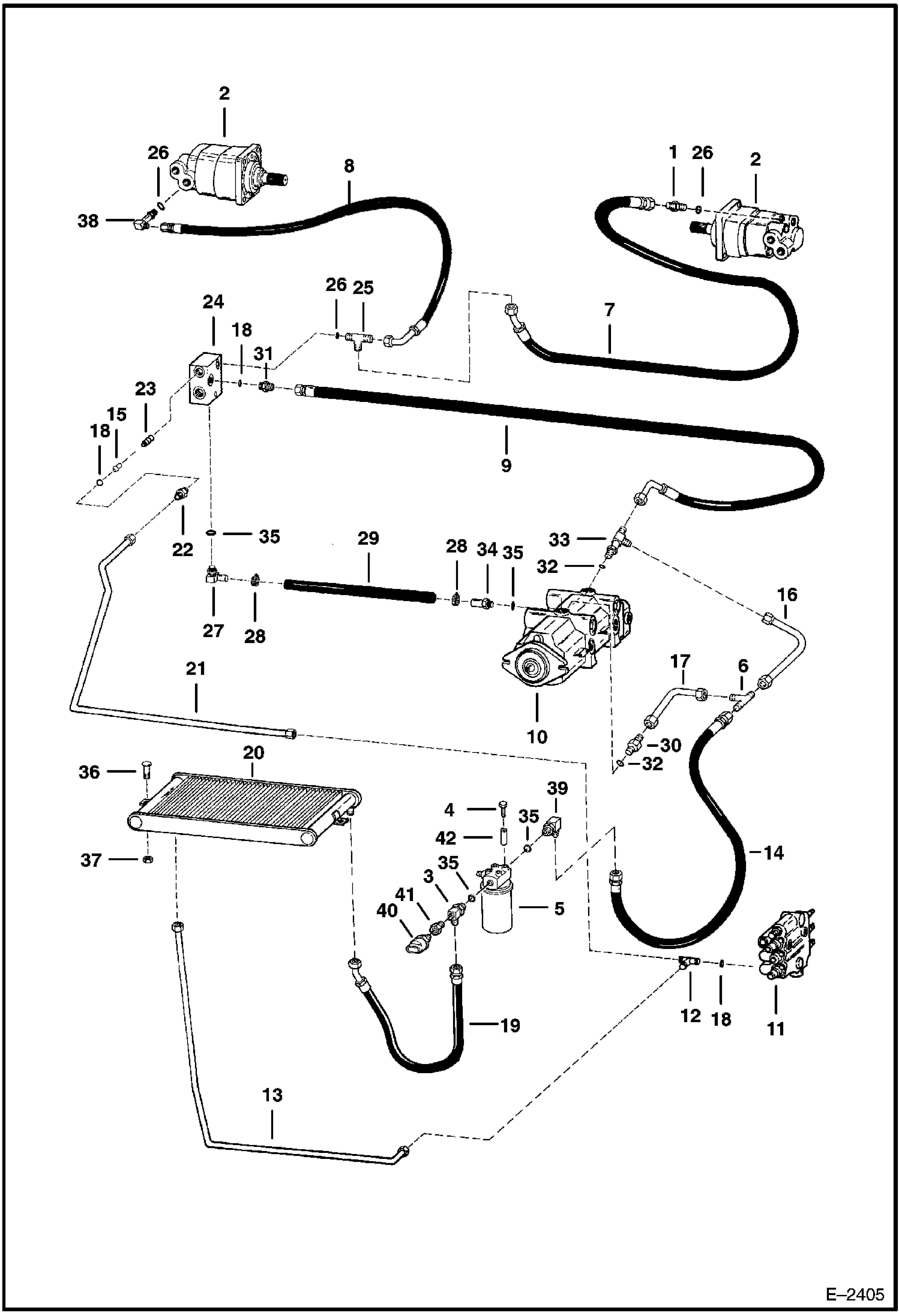

Схема габаритов СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ

Технические характеристики: СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ

1	Артикул: ADAPTOR, ADAPTOR NLA - W/Ref. 26 - tapered boss face - Was 15KV00005B - A
2	Артикул: 97K6, O RING flared end
3	Артикул: 15KB0606, FITTING, HYD CONNECTOR W/Ref. 26 - flat boss face
4	Артикул: MOTOR, MOTOR See Illustration HYDROSTATIC MOTOR/ D1678
5	Артикул: 6715329, ELBOW W/Ref. 35 - flat boss face
6	Артикул: 97K10, O-RING 10 flared end
7	Артикул: 35C632, BOLT Was 17C000612B - B
8	Артикул: 6661334, FILTER ASSY
9	Артикул: 6661248, FILTER, OIL HYD 12 #3 media - 152,4 mm (6--) long
10	Артикул: 10K6, FITTING
11	Артикул: 10K6, FITTING with o-rings - Was 10KN00006B - A
12	Артикул: 97K8, RING,O flared end
13	Артикул: 6708457, HOSE
14	Артикул: 6706790, HOSE
15	Артикул: 6714081, HOSE
16	Артикул: PUMP, PUMP See Illustration HYDROSTATIC PUMP/ D1607
17	Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ E2310
18	Артикул: 21K7, TEE W/Ref. 18 - flat boss face
19	Артикул: FITTING,, FITTING, HYD TEE NLA - W/Ref. 18 - tapered boss face - Was 21KN00007B - A
20	Артикул: 97K10, O-RING 10 flared end
21	Артикул: 21KB1010, FITTING, HYD TEE W/Ref. 18 - flat boss face
22	Артикул: 6714963, TUBE
23	Артикул: 6715568, HOSE
24	Артикул: 6515078, POPPET
25	Артикул: 6708545, TUBE
26	Артикул: 6708544, TUBE
27	Артикул: 79K10, O RING 10 for flat boss face
28	Артикул: 99K10, RING,O for tapered boss face
29	Артикул: 6715572, HOSE
30	Артикул: 6560954, OIL COOLER
31	Артикул: 6708351, TUBE
32	Артикул: 6729872, TUBE
33	Артикул: 6559518, ADAPTER W/Ref. 18
34	Артикул: 6564884, SPRING
35	Артикул: 6565550, PORT BLOCK
36	Артикул: FTG, FTG HYD STRAIGHT TEE NLA - W/Ref. 26 - tapered boss face - Was 21KV00005B - A
37	Артикул: 97K6, O RING flare end
38	Артикул: 21KB0606, FTG HYD STRAIGHT TEE W/Ref. 26 - flat boss face
39	Артикул: 79K6, O RING 10 for flat boss face
40	Артикул: 99K6, O RING for tapered boss face
41	Артикул: 1321499, FITTING W/Ref. 35 - flat boss face
42	Артикул: 6715718, ELBOW W/Ref. 35 - tapered boss face
43	Артикул: 5HM35, HOSECLAMP constant tension
44	Артикул: 6714510, HOSE
45	Артикул: ADAPTOR, ADAPTOR NLA - W/Ref. 32 - tapered boss face - Was 15KN00006B - A
46	Артикул: 97K8, RING,O flared end
47	Артикул: 15KB0808, FITTING, HYD CONNECTOR W/Ref. 32 - flat boss face
48	Артикул: 731794, CONNECTR W/Ref. 18 - flat boss face
49	Артикул: 6715184, ADAPTER W/Ref. 18 - tapered boss face
50	Артикул: 97K8, RING,O flared end
51	Артикул: 79K8, O RING 10 for flat boss face
52	Артикул: 99K8, RING,O for tapered boss face
53	Артикул: 6715525, TEE
54	Артикул: 97K8, RING,O flared end
55	Артикул: 6715715, FITTING W/Ref. 35 - tapered boss face - Was 6715133 - D
56	Артикул: 79K12, O RING 10 for flat boss face
57	Артикул: 99K12, O RING tapered boss face
58	Артикул: 37C616, BOLT
59	Артикул: 83D6, NUT 5
60	Артикул: 6558510, ELBOW W/Ref. 26 - flat boss face
61	Артикул: ELBOW, ELBOW NLA - W/Ref. 26 - flat boss face - Was 6715188 - A
62	Артикул: 97K6, O RING flared end
63	Артикул: 6812815, FITTING W/Ref. 26 - flat boss face
64	Артикул: ELBOW, ELBOW NLA - W/Ref. 35 - flat boss face - Was 1302104B - A
65	Артикул: 6715651, ELBOW W/Ref. 35 - tapered boss face
66	Артикул: 97K10, O-RING 10 flared end
67	Артикул: 17KB1012, FITTING, HYD ELBOW W/Ref. 35 - flat boss face
68	Артикул: 6670705, SWITCH, PRESS OIL HYD hyd. chg. press. - W/3-pin conn.
69	Артикул: 6563922, SNUBBER W/filter
70	Артикул: 6563920, FILTER
71	Артикул: 6714428, SPACER
