ГИДРАВЛИЧЕСКАЯ СИСТЕМА

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 509635001 - 509640659, 509616001 - 509616541)

Лизинг от 0% первого взноса Заводская гарантия ЭПСМ готов

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 509635001 - 509640659, 509616001 - 509616541) на Bobcat 700s Bobcat 773 509616001 - 509629999, 50963500...

1: Артикул: 6537254, CYLINDER See Illustration LIFT CYLINDER/ B17293 - lift
2: Артикул: HOSE, HOSE NLA - Use W/Ref. 32 - Order 6715986 Hose - Was 6703562 - A
3: Артикул: 6715986, HOSE W/Cover
4: Артикул: 6703920, TUBE

Условия поставки:

Цена по запросу

Склад в СПб

Запчасти в наличии

Выездной сервис

Доставка тралом

О модели СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 509635001 - 509640659, 509616001 - 509616541)

Техническая спецификация:

Габаритные размеры:

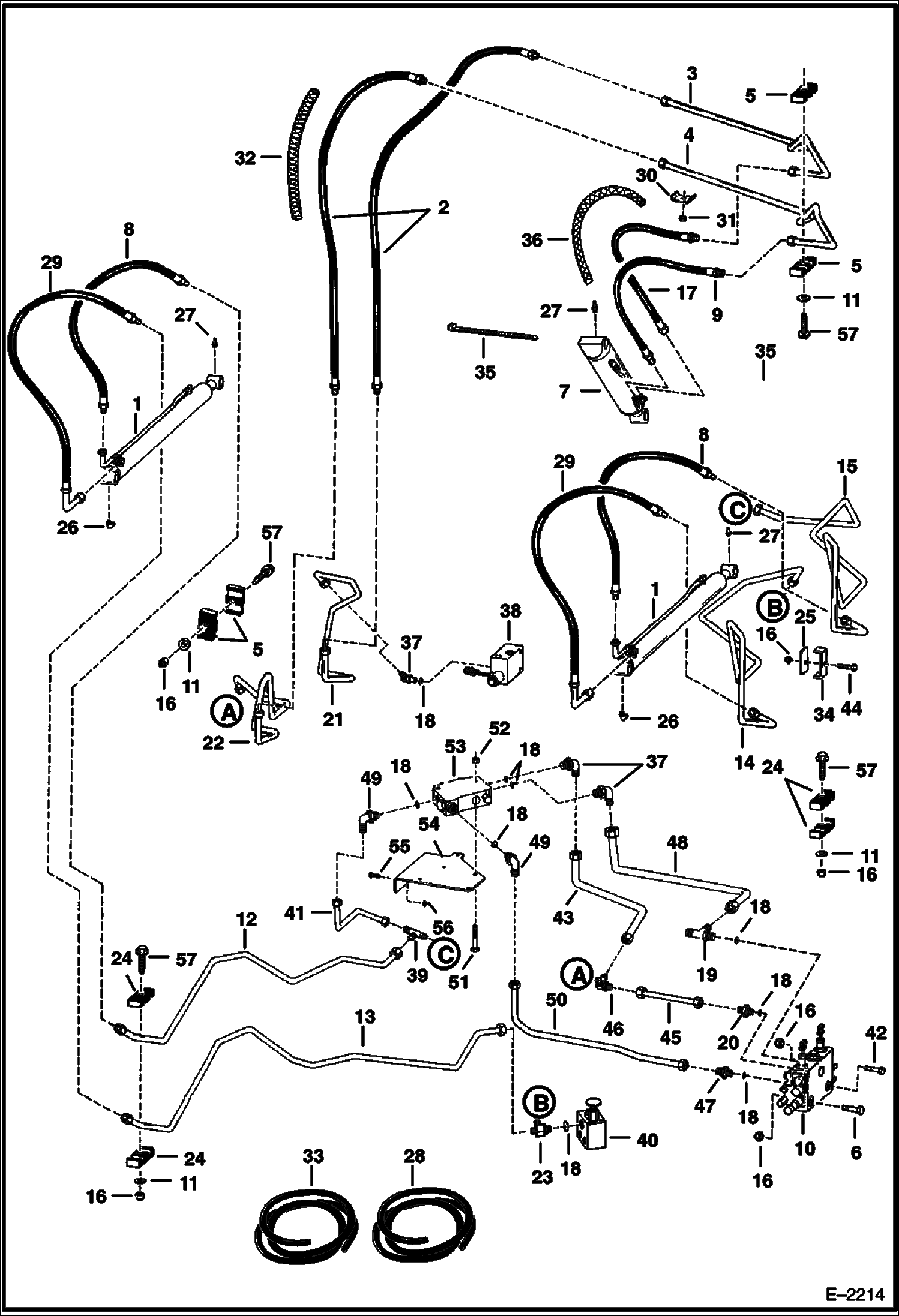

Схема габаритов СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 509635001 - 509640659, 509616001 - 509616541)

Технические характеристики: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 509635001 - 509640659, 509616001 - 509616541)

1	Артикул: 6537254, CYLINDER See Illustration LIFT CYLINDER/ B17293 - lift
2	Артикул: HOSE, HOSE NLA - Use W/Ref. 32 - Order 6715986 Hose - Was 6703562 - A
3	Артикул: 6715986, HOSE W/Cover
4	Артикул: 6703920, TUBE
5	Артикул: 6703921, TUBE
6	Артикул: 6701893, CLAMP
7	Артикул: 17C532, BOLT 5
8	Артикул: CYLINDER, CYLINDER - tilt
9	Артикул: 6702674, HOSE
10	Артикул: 6704335, HOSE
11	Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ E2219
12	Артикул: 872229, WASHER
13	Артикул: 6706638, TUBE lift
14	Артикул: 6706640, TUBE lift
15	Артикул: 6706642, TUBE lift - may need to rotate Ref. 23
16	Артикул: 6708213, TUBE lift
17	Артикул: 85D5, NUT 5
18	Артикул: 6704336, HOSE
19	Артикул: 79K10, O RING 10 flat boss face
20	Артикул: 99K10, RING,O tapered boss face
21	Артикул: 21K7, TEE W/Ref. 18 - flat boss face
22	Артикул: 21KB1010, FITTING, HYD TEE W/Ref. 18 - tapered boss face - Was 21KN00007B - A
23	Артикул: 97K10, O-RING 10 flared end
24	Артикул: 15K7, FITTING W/Ref. 18 - flat boss face
25	Артикул: 15KB1010, FITTING, HYD CONNECTOR W/Ref. 18 - tapered boss face - Was 15KV00007B - A
26	Артикул: 97K10, O-RING 10 flared end
27	Артикул: 6706647, TUBE tilt
28	Артикул: 6706646, TUBE tilt
29	Артикул: 6578183, TEE See Illustration LIFT & TILT CONTROL SYSTEM/ E2213 - W/Ref. 18
30	Артикул: 6701892, CLAMP
31	Артикул: 6706784, PAD
32	Артикул: 11H15, GREASE FITTING
33	Артикул: 10H25, FITTING, GREASE 5
34	Артикул: 6656155, HOSE COVER bulk - sold per foot
35	Артикул: 6702673, HOSE
36	Артикул: 6502203, CLAMP
37	Артикул: 85D6, NUT, 5
38	Артикул: COVER, COVER NLA - 30-- (762 mm) long - Order Ref. 33
39	Артикул: 6705749, SHIELD bulk - sold per foot - 1.85-- (46,9 mm) I.D. - polypropylene corrugated
40	Артикул: 6706783, CLAMP
41	Артикул: 6610510, TIE
42	Артикул: COVER, COVER NLA - 18-- (457,2 mm) long - Order Ref. 28
43	Артикул: 17K7, ELBOW W/Ref. 18
44	Артикул: 6664849, VALVE See Illustration TILT LOCK VALVE/ C3387 - tilt lock
45	Артикул: 10K6, FITTING
46	Артикул: 6664850, VALVE See Illustration LIFT LOCK VALVE/ C3386 - lift lock
47	Артикул: 6705068, TUBE lift
48	Артикул: 17C540, BOLT
49	Артикул: 6706748, TUBE
50	Артикул: 35C536, BOLT
51	Артикул: 6705069, TUBE tilt
52	Артикул: 6705070, TEE
53	Артикул: 731794, CONNECTR W/Ref. 18 - flat boss face
54	Артикул: 6715184, ADAPTER W/Ref. 18 - tapered boss face
55	Артикул: 97K8, RING,O flared end
56	Артикул: 6704840, TUBE
57	Артикул: 784568, ELBOW W/Ref. 18 - Was 6634982 - A
58	Артикул: 6704837, TUBE
59	Артикул: 35C540, BOLT Was 35C000536B - B
60	Артикул: 57D5, NUT
61	Артикул: VALVE, VALVE See Illustration BUCKET POSITIONING VALVE/ MS1943 - NLA - Order 6673959 valve If loader is not equipped with an on/off switch, also order 6647784 plug, 79K8 O-ring, 6647785 spring, & 6647783 load check- Was 6666341 - A
62	Артикул: 6704833, BRACKET
63	Артикул: 35C412, BOLT
64	Артикул: 55D4, NUT
65	Артикул: 84G3728, BOLT
