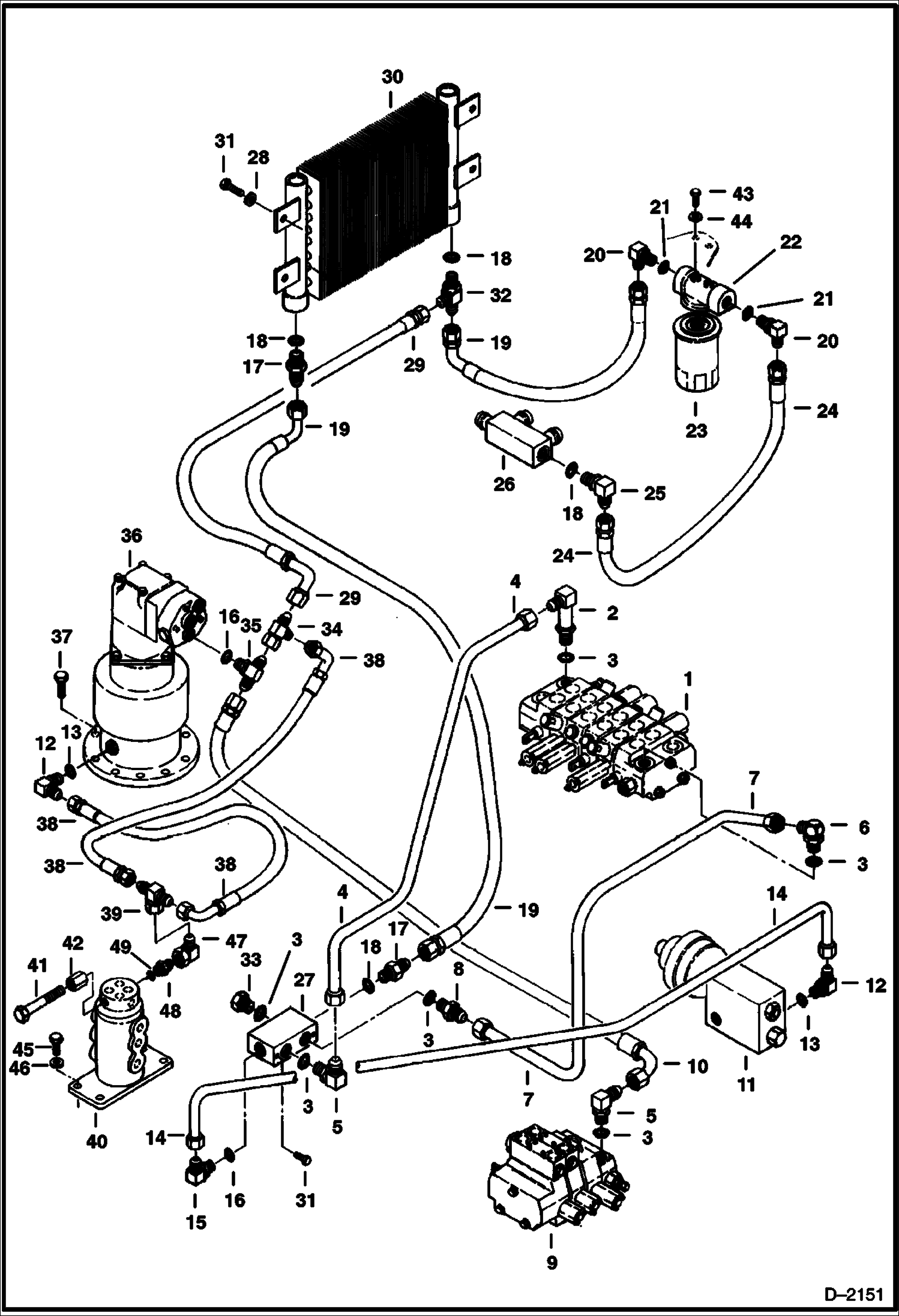

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ В КАМЕРУ ОХЛАЖДЕНИЯ (СЕРИЙНЫЙ НОМЕР 508312163 И ВЫШЕ) на мини-экскаватор Bobcat 225 508312001 И ВЫШЕ

1: Артикул: 6656151, VALVE See Illustration CONTROL VALVE ASSEMBLY/ B18548 - control
2: Артикул: 6519195, ELBOW W/Ref. 3
3: Артикул: 79K10, O RING 10
4: Артикул: 6537521, TUBE

Условия поставки:

Цена по запросу

Склад в СПб

Запчасти в наличии

Выездной сервис

Доставка тралом

О модели СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ В КАМЕРУ ОХЛАЖДЕНИЯ (СЕРИЙНЫЙ НОМЕР 508312163 И ВЫШЕ)

Техническая спецификация:

Габаритные размеры:

Схема габаритов СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ В КАМЕРУ ОХЛАЖДЕНИЯ (СЕРИЙНЫЙ НОМЕР 508312163 И ВЫШЕ)

Технические характеристики: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ В КАМЕРУ ОХЛАЖДЕНИЯ (СЕРИЙНЫЙ НОМЕР 508312163 И ВЫШЕ)

1	Артикул: 6656151, VALVE See Illustration CONTROL VALVE ASSEMBLY/ B18548 - control
2	Артикул: 6519195, ELBOW W/Ref. 3
3	Артикул: 79K10, O RING 10
4	Артикул: 6537521, TUBE
5	Артикул: 17K7, ELBOW W/Ref. 3
6	Артикул: 18K7, FITTING W/Ref. 3
7	Артикул: 6537522, TUBE
8	Артикул: 15K7, FITTING W/Ref. 3
9	Артикул: 6658411, VALVE See Illustration CONTROL VALVE ASSEMBLY/ D2118 - control
10	Артикул: 6537649, HOSE
11	Артикул: 6657208, VALVE ASSY. See Illustration ACCUMULATOR VALVE/ C3279 - accumulator
12	Артикул: 6657392, ELBOW W/Ref. 13
13	Артикул: 6655244, O-RING
14	Артикул: 6537520, TUBE
15	Артикул: 17K5, ELBOW W/Ref. 16
16	Артикул: 79K6, O RING 10
17	Артикул: 15K8, FITTING W/Ref. 18
18	Артикул: 79K12, O RING 10
19	Артикул: 6539629, HOSE
20	Артикул: 731016, ELBOW W/Ref. 21
21	Артикул: 79K16, O RING 10
22	Артикул: 6654897, FILTER ASSY Assy. - W/Ref. 23
23	Артикул: 6653336, ELEMENT
24	Артикул: 6537663, HOSE
25	Артикул: 17K8, FITTING W/Ref. 18
26	Артикул: 6537505, MANIFOLD See Illustration HYDRAULIC CIRCUITRY/ D2074 supply
27	Артикул: 6537517, MANIFOLD Drain
28	Артикул: 1EM80, WASHER
29	Артикул: 6539630, HOSE
30	Артикул: 6660078, OIL COOLER
31	Артикул: 1CM816, BOLT
32	Артикул: 21KB1212, FITTING, HYD TEE Was 21K000008B - A
33	Артикул: 24K7, PLUG
34	Артикул: 7235756, FITTING, HYD Was 6535460 - A
35	Артикул: 6535461, TEE W/Ref. 16
36	Артикул: 1CM1225, BOLT
37	Артикул: 6618195, HOSE Was 6536785 - A
38	Артикул: 14K5, TEE
39	Артикул: SWIVEL, SWIVEL JOINT See Illustration SWIVEL JOINT/ PE3057 See Illustration SWIVEL JOINT/ C3160 See BTIE-031 NLA - W/Ref. 41 & 42 - Was 6534250 - A
40	Артикул: BOLT, BOLT See Illustration SWIVEL JOINT/ PE3057 NLA - Use W/NLA 6536478 nut - Order 6810029 swivel stop - Was 6536147 - A
41	Артикул: NUT, NUT Use W/NLA 6536147 screw - Was 6536748 - B
42	Артикул: 1C612, BOLT
43	Артикул: 4E5, WASHER
44	Артикул: 1CM1230, SCREW,HEX
45	Артикул: 6EM120, WASHER
46	Артикул: 11K5, FITTING
47	Артикул: 6538386, CONNECTOR W/Ref. 49
48	Артикул: 6655250, O-RING
