ГИДРАВЛИЧЕСКАЯ СИСТЕМА

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 5277 12999 И НИЖЕ, 5278 12999 И НИЖЕ)

Лизинг от 0% первого взноса Заводская гарантия ЭПСМ готов

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 5277 12999 И НИЖЕ, 5278 12999 И НИЖЕ) на мини-погрузчик Bobcat T190 527711001 И ВЫШЕ, 527811001 И ВЫШ...

1: Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ PE1056 TILT
2: Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ B13593 LIFT
3: Артикул: 6735669, BOOM STEP
4: Артикул: 84G3712, BOLT 5

Условия поставки:

Цена по запросу

Склад в СПб

Запчасти в наличии

Выездной сервис

Доставка тралом

О модели СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 5277 12999 И НИЖЕ, 5278 12999 И НИЖЕ)

Техническая спецификация:

Габаритные размеры:

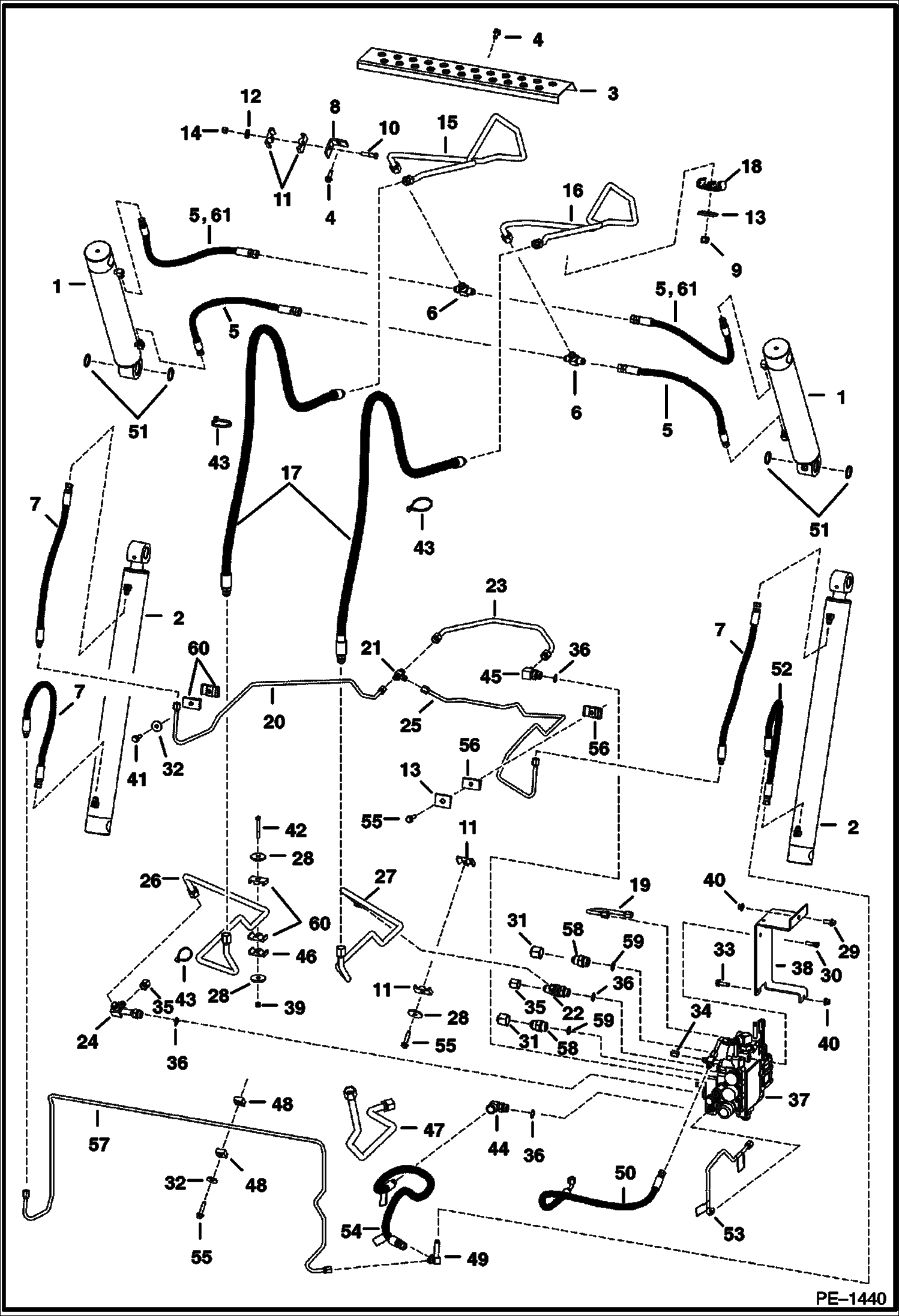

Схема габаритов СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 5277 12999 И НИЖЕ, 5278 12999 И НИЖЕ)

Технические характеристики: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) (СЕРИЙНЫЙ НОМЕР 5277 12999 И НИЖЕ, 5278 12999 И НИЖЕ)

1	Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ PE1056 TILT
2	Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ B13593 LIFT
3	Артикул: 6735669, BOOM STEP
4	Артикул: 84G3712, BOLT 5
5	Артикул: 6718066, HOSE .5625-- thread & .75-- thread female ends - Use (2) per tilt cylinder W/.5625-- thread base end fitting
6	Артикул: 6716061, TEE
7	Артикул: 7116564, HOSE Was 7104132 - A
8	Артикул: 6718238, BRACKET
9	Артикул: 59D8, NUT 5
10	Артикул: 17C628, BOLT
11	Артикул: 6701893, CLAMP
12	Артикул: 27E6, WASHER 5
13	Артикул: 6553709, WASHER
14	Артикул: 59D6, NUT
15	Артикул: 6718030, TUBE
16	Артикул: 6725337, TUBE
17	Артикул: 6719439, HOSE
18	Артикул: 6717933, CLAMP
19	Артикул: 6735837, TUBE
20	Артикул: 6726168, TUBE
21	Артикул: 6719424, TEE
22	Артикул: 21KB1010, FITTING, HYD TEE W/Ref. 36
23	Артикул: 6726166, TUBE
24	Артикул: 6730142, TEE W/Ref. 36
25	Артикул: 6733186, TUBE
26	Артикул: 6730203, TUBE
27	Артикул: 6730202, TUBE
28	Артикул: 872229, WASHER
29	Артикул: 35C616, BOLT 5
30	Артикул: 17C620, BOLT
31	Артикул: 36K8, CAP
32	Артикул: 619021, WASHER, 5
33	Артикул: 84G3720, BOLT
34	Артикул: 36K5, CAP
35	Артикул: 36K7, FITTING
36	Артикул: 79K10, O RING 10
37	Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ B22028
38	Артикул: 6726253, MOUNT
39	Артикул: 59D6, NUT
40	Артикул: 83D6, NUT 5
41	Артикул: 84G3724, BOLT
42	Артикул: 17C644, BOLT
43	Артикул: 6624289, STRAP, TIE
44	Артикул: 6814531, ELBOW W/Ref. 36
45	Артикул: 17KB0810, FITTING, HYD ELBOW W/Ref. 36
46	Артикул: 30H45, CLIP
47	Артикул: TUBE, TUBE See Illustration HYDROSTATIC CIRCUITRY/ PE2581 See Illustration HYDROSTATIC CIRCUITRY/ PE2266 Ref. 7
48	Артикул: 6727707, CLAMP
49	Артикул: 6727638, TEE
50	Артикул: 6737648, HOSE
51	Артикул: 225855, SEAL, OIL 10 38 mm (1.5--) OD
52	Артикул: 7116565, HOSE Was 7104133 - A
53	Артикул: 6729909, TUBE See Illustration MANUAL LIFT RELEASE SYSTEM/ PE1929R
54	Артикул: 6809511, DECAL, DANGER
55	Артикул: 6727705, HOSE available only as an assembly W/two danger decals installed
56	Артикул: 6809511, DECAL, DANGER
57	Артикул: 79K8, O RING 10
58	Артикул: 84G3728, BOLT
59	Артикул: 6727708, CLAMP
60	Артикул: 6726167, TUBE
61	Артикул: 15KB1212, FITTING, HYD CONNECTOR W/Ref. 59
62	Артикул: 79K12, O RING 10
63	Артикул: 7115645, CLAMP Was 6726277 - A
64	Артикул: 7114236, HOSE .75-- thread female ends - Use (1) per tilt cylinder W/.75-- thread base end fitting
